干雾抑尘装置由干雾抑尘机，电控系统，螺杆式空气压缩机，喷雾箱、万向节喷雾器总成四部分组成。
干雾抑尘原理就是干雾抑尘机产生不通颗粒的水和雾状水，与空气中的不同力度的颗粒进行吸附和包裹,后自动结合受重力影响落到运输皮带机上。

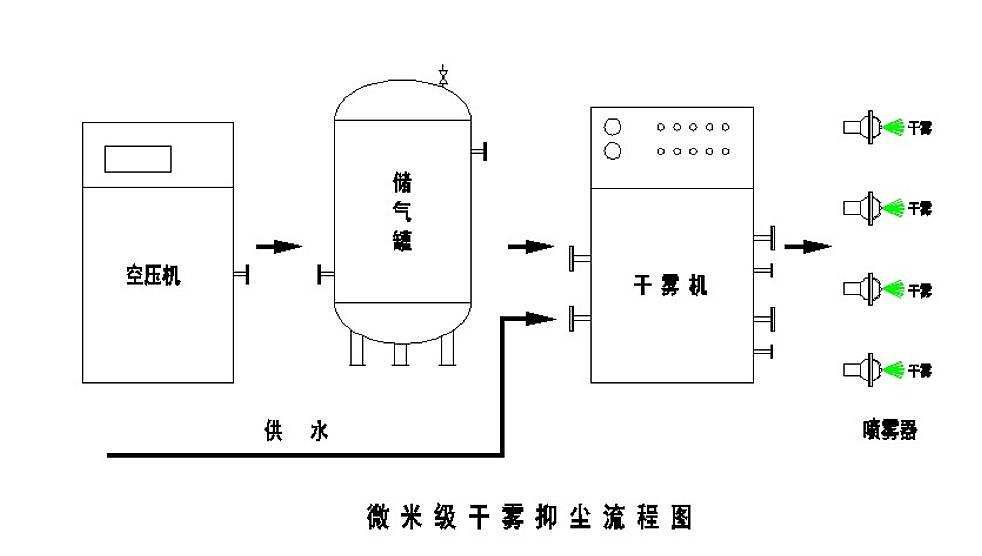

干雾抑尘装置采用模块化设计技术。由干雾抑尘机、螺杆式空气压缩机、万向节喷雾器总成、水气连接管线、电伴热系统和自动控制系统组成。
1干雾抑尘机
是将气、水过滤后，以设定的气压、水压、气流量、水流量按开关程序控.制电磁阀打开或关闭，经管道输送到喷雾器总成中去，实现喷雾抑尘。它由电
控系统、多功能控制系统、流量控制系统组成。安装在IP55标准的箱体内，有进气管接口1个，进水管接口1个，出气管接口2个，出水管接口2个。面板
上有文本显示器、气、水压力表和电控系统按钮。
2电控系统
电控系统是
干雾抑尘系统的控制中心，集合了可编程控制器、保护电路、继电器以及与它们相关的元器件。为用户提供自动和手动两种操作模式。在自
动操作模式时，可自动接收皮带机工作信号，通过PLC控制继电器，启动或停止喷雾箱喷雾。在手动模式，操作人员可以按压操作按钮启动或停止喷雾箱喷
雾。用户还可以通过西门子PLC设置接口修改喷雾周期及管道吹扫时间等。电控系统将干雾抑尘机与现场设备的控制信号连接起来，以便实现自动控
制。
3螺杆式空气压缩机.
螺杆式空气压缩机的作用是为干雾抑尘系统提供标准气源。
4喷雾箱/万向节喷雾器总成
接收由干雾抑尘机输送来的气、水并将其转化成颗粒直径为1~10Hm的干、烟雾喷射出去，按干雾抑尘机的控制指令喷向抑尘点。当干雾与粉尘颗粒相互
接触、碰撞时，使粉尘颗粒相互粘结、凝聚变大，并在自身的重力作用下沉降，从而达到抑尘的作用。
